Disjuntor limitador de corrente

Corrente Nominal (Em A): Dependendo dos requisitos da aplicação, a corrente nominal do Disjuntor Limitador de Corrente varia, variando de 16A a 630A.

Disjuntor atual

Projetado para limitar o valor de pico da corrente de curto-circuito, interrompendo rapidamente o circuito quando ocorre um curto-circuito. Este tipo de disjuntor pode interromper o circuito rapidamente antes que a corrente de curto-circuito atinja o seu pico, evitando assim danos aos equipamentos elétricos e reduzindo os riscos de incêndio.

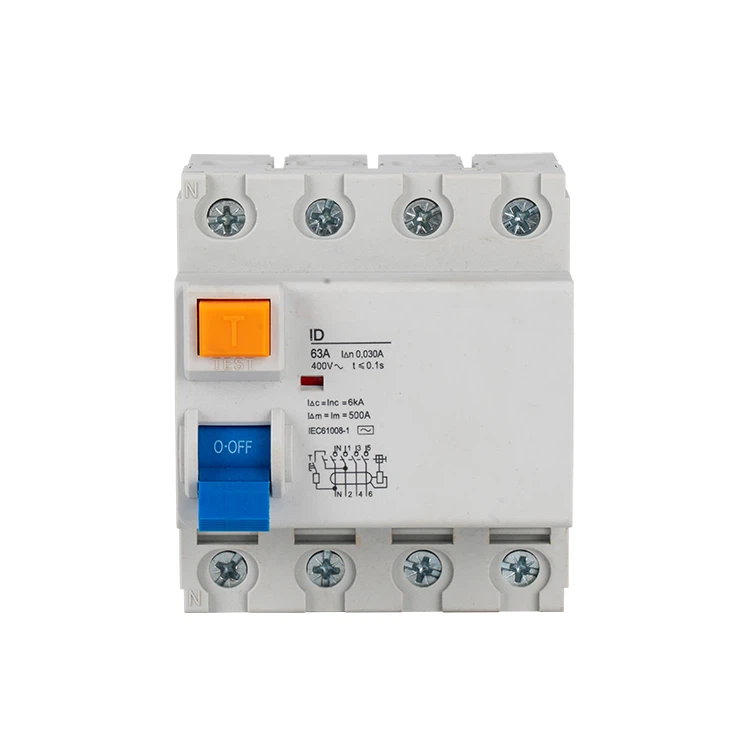

Disjuntor de corrente residual Rccb

O RCCB monitora principalmente a diferença entre a corrente do circuito e a corrente de fuga para cortar automaticamente a corrente quando uma fuga é detectada.

Residual Current Operated Circuit Breaker

Disjuntor Operado por Corrente Residual

O sistema primário de proteção contra vazamentos é adequado para locais com altos requisitos de segurança pessoal, como residências, hospitais e escolas.

Disjuntor de corrente residual

Definição: RCCB é a abreviação de disjuntor operado por corrente residual, que inclui uma função de proteção contra curto-circuito, semelhante a um MCB (disjuntor miniatura).

O que é disjuntor de corrente residual

Um disjuntor de corrente residual (RCCB) é um dispositivo de segurança elétrica que monitora o equilíbrio das correntes vivas e neutras em um circuito e pode desconectar automaticamente o circuito se detectar um vazamento ou desequilíbrio. Os RCCBs são projetados para proteger as pessoas contra choques elétricos, eletrocussão e riscos de incêndio.

Benefícios de instalar um disjuntor de corrente residual

Protege você de choque elétrico:Quando o disjuntor de corrente residual detecta que a corrente que flui de volta para o condutor neutro é menor que a corrente que flui através do condutor energizado, ele interrompe a energia em menos de um segundo, protegendo você de choque elétrico. Fazer isso pode evitar morte, ferimentos ou complicações de saúde causadas por choque elétrico.

Proteção contra incêndios elétricos:O disjuntor de corrente residual detecta e isola falhas de aterramento ou curtos-circuitos, evitando incêndios elétricos que podem ser causados por arcos, queima de fios ou equipamentos defeituosos. Este dispositivo pode salvar vidas e propriedades ao prevenir incêndios.

Economia de energia:O disjuntor de corrente residual reduz o desperdício de energia desligando automaticamente a energia quando uma falha é detectada. O desperdício de energia é comum em instalações elétricas, especialmente quando os equipamentos elétricos não são utilizados ou são conectados quando não são necessários.

Economize dinheiro:Ao reduzir o desperdício de energia, o Disjuntor de Corrente Residual pode economizar dinheiro em suas contas de eletricidade. Você notará uma redução na sua conta mensal de energia elétrica, pois este eletrodoméstico mantém sua casa segura e economiza energia.

Confiabilidade:Os disjuntores de corrente residual são dispositivos de segurança confiáveis que podem detectar falhas elétricas e reagir rapidamente. Esses dispositivos possuem alta precisão de disparo em 30 milissegundos, o que os torna um elemento de segurança essencial em instalações elétricas.

Como funcionam os disjuntores de corrente residual

Os disjuntores de corrente residual (RCCBs) são um componente essencial das instalações elétricas modernas. Eles são projetados para proteger as pessoas contra choques elétricos e prevenir incêndios elétricos, detectando e interrompendo falhas no sistema elétrico.

●Os disjuntores de corrente residual são projetados para detectar pequenas correntes, tão baixas quanto 5 miliamperes (mA), e interromper a fonte de alimentação em 30 milissegundos. Isto é importante porque correntes tão baixas quanto 10 mA podem causar contrações musculares e impedir que uma pessoa se livre de um risco elétrico.

●Os disjuntores de corrente residual são instalados na origem do circuito, geralmente no quadro de distribuição principal ou na unidade consumidora. Isso lhes permite proteger todo o circuito a jusante do disjuntor de corrente residual.

●O disjuntor de corrente residual funciona comparando a corrente que flui através dos fios energizados e neutros de um circuito. Se a corrente que flui através do fio energizado for maior do que aquela que flui através do fio neutro, isso indica que parte da corrente está fluindo por um caminho não intencional, como o corpo de uma pessoa. O disjuntor de corrente residual irá então desarmar e interromper o circuito.

●O disjuntor de corrente residual pode ser uma adição valiosa a qualquer circuito elétrico onde haja risco de choque elétrico ou incêndio. Por exemplo, são comumente utilizados em áreas úmidas como banheiros, cozinhas e lavanderias, onde há maior risco de choque elétrico devido à presença de água.

●É importante observar que o disjuntor de corrente residual não substitui fusíveis ou disjuntores. Fusíveis e disjuntores protegem contra sobrecargas e curtos-circuitos, enquanto os RCCBs protegem contra choques elétricos e falhas de aterramento.

Manutenção e testes de disjuntores de corrente residual

Inspeção Visual

A inspeção visual regular dos RCCBs é necessária para detectar quaisquer sinais de danos ou desgaste. Verifique se há rachaduras, corrosão ou outros sinais de danos físicos. Certifique-se de que as conexões estejam firmes e seguras.

Limpeza

A limpeza regular dos RCCBs é necessária para remover qualquer poeira, sujeira ou outros contaminantes que possam afetar seu desempenho. Utilize uma escova macia ou pano para limpar o aparelho, tomando cuidado para não danificar nenhum dos componentes.

Teste de viagem

É essencial realizar um teste de disparo nos RCCBs para garantir que estejam funcionando corretamente. Um teste de desarme é realizado pressionando o botão de teste no RCCB, fazendo com que ele desarme. Este teste garante que o dispositivo possa detectar e responder a uma falha ou sobrecarga.

Teste de Impedância do Loop Terrestre

O teste de impedância do circuito de terra determina a eficácia do arranjo de aterramento na instalação. Este teste garante que a instalação elétrica é segura e que o RCCB pode detectar quaisquer correntes de falha.

Teste de Corrente Residual

O teste de corrente residual é realizado para garantir que o RCCB possa detectar e responder a uma corrente residual. Este teste é importante para garantir que o dispositivo pode fornecer o nível necessário de proteção contra choques elétricos e riscos de incêndio.

Quais são as principais características do disjuntor de corrente residual

Um disjuntor de corrente residual atua basicamente como um sensor de corrente, cortando qualquer circuito de corrente desequilibrado sempre que surgir um problema. Em essência, os disjuntores de corrente residual são projetados para proteger as pessoas contra choques elétricos e eletrocussão. Quando detecta corrente escapando para o fio terra, evita acidentes cortando o circuito principal em uma fração de segundo. Além disso, oferece defesa contra eletrocussão ou choque elétrico causado por toque direto. É um aparelho com interruptor mecânico e recurso de disparo residual integrado. Só interrompe o circuito quando há uma falha à terra, o que diminui o perigo para a vida humana.

Se a falta for à terra, o disjuntor de corrente residual muitas vezes pode lidar sozinho com uma falta ou corrente residual de 1 kA. De acordo com os regulamentos de fiação, outros dispositivos devem ser usados em conjunto com o disjuntor de corrente residual para fornecer proteção. A classificação de curto-circuito do disjuntor de corrente residual pode ser melhorada. Resumindo, o disjuntor de corrente residual foi projetado para proteger uma pessoa do risco de eletrocussão, choque elétrico e incêndio provocado por falhas de aterramento ou fiação inadequada. É especialmente útil em situações de proteção contra terra.

Aplicações do disjuntor de corrente residual

Edifícios Residenciais

Os RCCBs são comumente instalados em residências para garantir a segurança dos ocupantes, protegendo contra choques elétricos e falhas de aterramento. Normalmente são utilizados em áreas de maior risco, como banheiros, cozinhas e instalações elétricas externas.

Instalações Comerciais e Industriais

Os RCCBs são amplamente utilizados em estabelecimentos comerciais, incluindo escritórios, lojas de varejo, hotéis e instalações industriais. Eles fornecem proteção aprimorada para funcionários, clientes e equipamentos valiosos, detectando e mitigando falhas elétricas.

Canteiros de obras

Os RCCBs são essenciais em instalações elétricas temporárias, como canteiros de obras, onde existe um risco aumentado de riscos elétricos. Eles fornecem proteção crítica contra falhas à terra e choques elétricos durante a fase de construção.

Equipamentos e máquinas elétricas

Os RCCBs são frequentemente integrados em equipamentos e máquinas elétricas para aumentar a segurança e proteger contra falhas elétricas. Eles são comumente usados em ferramentas, eletrodomésticos e equipamentos industriais onde estão presentes componentes eletrônicos sensíveis.

Como escolher e instalar um disjuntor de corrente residual

Ao escolher um disjuntor de corrente residual (RCCB), considere o tipo adequado para sua aplicação, como Tipo AC para uso geral ou Tipo A para proteção adicional contra correntes CC pulsantes. Certifique-se de que a sensibilidade do RCCB corresponda aos requisitos da aplicação. Durante a instalação, siga estas etapas:

Desligue a energia

Desenergize o circuito para garantir a segurança durante a instalação.

Identifique condutores vivos e neutros

Identifique e conecte adequadamente os condutores energizados e neutros ao RCCB.

Conecte condutores de carga

Conecte os condutores de carga aos terminais de saída do RCCB.

Operação de teste

Teste o RCCB para garantir o funcionamento adequado, incluindo disparo na corrente residual especificada.

Proteger e Selar

Fixe o RCCB no quadro de distribuição e sele as conexões para evitar adulterações. Sempre siga as diretrizes do fabricante e os códigos elétricos locais.

Princípio de seleção do disjuntor de corrente residual

Escolha de acordo com a finalidade de uso e localização dos equipamentos elétricos

●Proteção contra choque elétrico por contato direto
Como o contato direto com choque elétrico é prejudicial e tem consequências graves, devem ser selecionados disjuntores de corrente residual com alta sensibilidade. Para ferramentas elétricas, equipamentos elétricos móveis e linhas temporárias, deverão ser instalados no circuito disjuntores de corrente residual com corrente de ação de 30 mA e tempo de ação de 0,1s.

Se houver probabilidade de um choque elétrico causar ferimentos secundários (como operações em grandes altitudes), um disjuntor de corrente residual com corrente operacional de 15 mA deve ser instalado no circuito. Para equipamentos eletromédicos em hospitais, deve ser instalado um disjuntor de corrente residual com corrente operacional de 6mA.

●Proteção contra eletrocussão por contato indireto
Choques elétricos por contato indireto em diferentes locais podem causar diferentes graus de lesões pessoais. Portanto, diferentes disjuntores de corrente residual devem ser instalados em locais diferentes. Disjuntores de corrente residual com alta sensibilidade são necessários em locais com alto risco de choque elétrico fácil. O choque elétrico em locais úmidos é muito mais perigoso do que em locais secos. Geralmente, devem ser instalados disjuntores de corrente residual com corrente de ação de {{0}}mA e tempo de ação de 0,1s. Para equipamentos elétricos em água, deverá ser instalado disjuntor de corrente residual com corrente de ação de 6-10mA e tempo de ação do estágio US. Para equipamentos elétricos onde o operador deve permanecer sobre objetos metálicos ou em recipientes metálicos, desde que a tensão seja superior a 24V, deverão ser instalados disjuntores de corrente residual com corrente de ação inferior a 15mA e tempo de atuação no nível US. Para equipamentos elétricos fixos com tensão de 220V ou 380V, quando a resistência de aterramento do gabinete for inferior a 500fZ, pode ser instalado em uma única máquina um disjuntor de corrente residual com corrente de ação de 30mA e tempo de ação de 0,19s. Para equipamentos elétricos de grande porte com corrente nominal acima de 100A ou circuito de alimentação com diversos equipamentos elétricos, pode ser instalado disjuntor de corrente residual com corrente de ação de 50-100mA. Para resistência de aterramento de equipamentos elétricos abaixo de 1000fZ, pode ser instalado disjuntor de corrente residual com corrente de ação de 200-500mA.

Escolha com base na corrente de fuga normal do circuito e equipamento

A corrente de ação do disjuntor de corrente residual utilizado por uma única máquina deve ser 4 vezes maior que a corrente de fuga em operação normal do equipamento.

Para o disjuntor de corrente residual usado em ramal, a corrente de ação deve ser 2,5 vezes maior que a corrente de fuga da operação normal do circuito e 4 vezes maior que a corrente de fuga do equipamento elétrico com a maior corrente de fuga no circuito.

A corrente de ação do disjuntor de corrente residual para a linha principal ou proteção geral de toda a rede deve ser 2,5 vezes maior que a da corrente de fuga sob operação normal da rede elétrica.

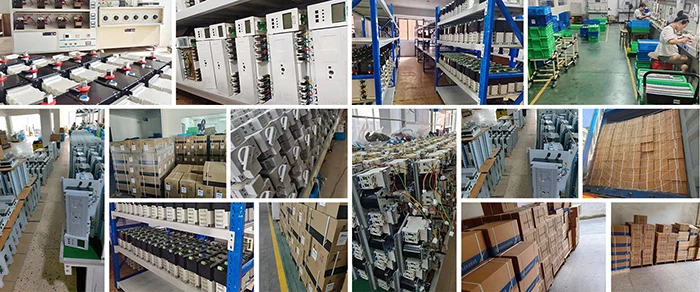

Nossa fábrica

Cidade de Yueqing, província de Zhejiang, zona industrial de Fangdouyan. A empresa se concentra no campo da indústria de equipamentos elétricos de alta e baixa tensão, especializada na produção de séries de disjuntores universais, séries de disjuntores de plástico, séries de disjuntores pequenos, séries de contatores CA, séries de protetores contra surtos, séries de interruptores de isolamento de carga, faca de isolamento séries de interruptores, séries de interruptores de controle e proteção, séries de interruptores de transferência automática de potência dupla, séries de componentes de alta tensão e outros produtos.

Perguntas frequentes

P: Preciso de um dispositivo de corrente residual?

R: Como tal, a proteção do RCD é essencial por razões de segurança e a sua importância não deve ser menosprezada. A proteção RCD pode ser instalada na placa de fusíveis ou em tomadas individuais através da proteção RCD integrada. Os RCDs instalados em placas de fusíveis são frequentemente preferidos, pois podem proteger vários soquetes em um circuito.

P: Qual é a diferença entre um disjuntor e um disjuntor residual?

R: Compreender as principais diferenças entre um RCD e um disjuntor permite que você tome decisões inteligentes sobre segurança elétrica. Embora os disjuntores ajudem a prevenir incêndios e danos ao equipamento, os RCDs são superiores na detecção de correntes de fuga letais e na prevenção de eletrocussão.

P: Onde usamos um disjuntor de corrente residual?

R: O disjuntor de corrente residual com proteção contra sobrecorrente ou RCBOs é geralmente utilizado em aplicações que precisam de proteção contra sobrecorrentes que são curto-circuito e sobrecarga, e proteção contra fuga de corrente à terra. Os RCBOs oferecem assistência na detecção desses tipos de falhas.

P: Qual deles também é chamado de disjuntores de corrente residual?

R: Esses disjuntores de corrente residual (RCCB) são popularmente chamados de disjuntores de fuga à terra (ELCB). Princípio de funcionamento: O dispositivo de corrente residual (RCD) é um disjuntor que compara continuamente a corrente na fase com a do neutro.

P: Por que meu disjuntor de corrente residual continua desarmando?

R: As causas comuns de disparo do RCD incluem circuitos sobrecarregados, entrada de umidade, fiação danificada, vazamento de terra e aparelhos com defeito. O manuseio adequado da chave RCD, como saber as posições para cima e para baixo, é importante para a segurança elétrica.

P: Como você testa um disjuntor residual?

R: Como testar meus RCDs? Pressionar o botão de teste simula uma falha de fuga à terra e deve desarmar a chave do RCD se isso acontecer, o RCD está funcionando corretamente. Este teste é chamado de "teste de botão", que qualquer pessoa pode fazer facilmente e com segurança.

P: O que um disjuntor residual faz?

R: O disjuntor de corrente residual (RCCB) ou comumente conhecido como disjuntor é um dispositivo de segurança elétrica que corta o fornecimento de eletricidade imediatamente ao detectar vazamentos que podem resultar em choque elétrico.

P: Por que minha chave de corrente residual continua desarmando?

R: Se o seu RCD continuar desarmando, você precisará reiniciá-lo para que a energia volte a funcionar. Para redefinir seu RCD, encontre a chave seletora principal em seu dispositivo. Isto pode variar de dispositivo para dispositivo, pode ser rotulado como um 'interruptor principal' ou pode ser o maior interruptor na frente do RCD.

P: Que proteção é oferecida por um disjuntor de corrente residual?

A: Disjuntor de Corrente Residual (RCCB):
O RCCB fornece proteção contra pequenas fugas de corrente decorrentes de toque acidental por ser humano ou falha de isolamento, o que não é possível apenas com MCB ou fusível.

P: Como você testa um disjuntor de corrente residual?

A: Teste de botão em RCDs
Quando você pressiona o botão de teste e o RCD detecta um desequilíbrio, o botão liga/desliga salta para a posição “desligado”. O botão de teste só testará o RCD se uma fonte de eletricidade estiver conectada.

P: Quantos amperes antes de um disjuntor desarmar?

R: O padrão para a maioria dos circuitos domésticos é de 15 amperes ou 20 amperes. Uma observação importante a lembrar é que os disjuntores só podem suportar cerca de 80% de sua amperagem total. Isso significa que um disjuntor de 15-amp pode suportar cerca de 12-amps e um disjuntor de 20-amp pode suportar cerca de 16 amps.

P: Como funciona um disjuntor residual?

R: O disjuntor de corrente residual ou RCCB é basicamente um dispositivo que detecta a corrente e desliga qualquer circuito de baixa tensão (corrente irregular) sempre que ocorre uma falha. O principal objetivo da instalação de um disjuntor de corrente residual é fundamentalmente proteger as pessoas de choques elétricos ou morte por eles causados.

P: Quais são os componentes de um disjuntor?

R: Componentes como estrutura, mecanismo de operação, contatos, extintor de arco e unidade de disparo são peças vitais que devem ser exploradas para saber como funciona um disjuntor e a finalidade de cada componente.

P: Qual é o princípio do dispositivo de corrente residual?

R: Um dispositivo de corrente residual é um dispositivo de segurança especial que protege você contra choques elétricos. Ele faz isso desconectando o circuito quando detecta um desequilíbrio entre as correntes dos fios energizados e neutros. Isto tem duas funções: proteção contra choques e prevenção de incêndios elétricos.
